Киринское ГКМ - Строительство

Наиболее показательным проектом, с точки зрения  профессиональной подготовки и технологической оснащенности компании «Фертоинг», в 2012 году является комплексное инженерное обеспечение строительства объекта «Обустройство Киринского ГКМ. Сахалин-3».

Краткое описание проекта:

Киринское газоконденсатное месторождение, расположенное на северо-восточном шельфе о. Сахалин, является первоочередным объектом освоения в проекте «Сахалин-3». Ввод данного месторождения в разработку создаст благоприятные условия для газификации Дальнего Востока России и организации поставок природного газа и конденсата на мировой рынок. Месторождение Киринское находится в Охотском море в 28 километрах на восток от острова Сахалин, в 15 километрах восточнее Лунского месторождения. В районе месторождения глубина моря составляет от 85 до 90 метров.

Сооружения морского добычного комплекса Киринского месторождения включают в себя шесть скважин с подводным расположением устьев, сборный манифольд, систему трубопроводов и шлангокабелей и береговую площадку управления.

Подводное месторождение Киринское составляют следующие основные строительные Объекты:

  • Коффердам и траншея зоны берегового примыкания трубопровода-коллектора и трубопровода МЭГ (моноэтиленгликоля);
  • 1x20 - дюймовый трубопровод-коллектор от зоны берегового примыкания трубопровода до манифольда (28 км);
  • Промысловый шлангокабель от зоны берегового примыкания трубопровода до манифольда (28 км);
  • 4.5 - дюймовый трубопровод МЭГ от зоны берегового примыкания трубопровода до манифольда (28 км);
  • Манифольд;
  • 2x10¾ - дюймовых внутрипромысловых трубопроводов-шлейфов от манифольда до устьев скважин (7 км + 6.2 км);
  • Внутрипромысловые шлангокабели от манифольда к устьям скважин;
  • Врезки трубных узлов у манифольда и устьев скважин;
  • Защитные конструкции для врезных секций, конечные устройства трубопровода-коллектора (PLET) и внутрипромысловых трубопроводов-шлейфов Северного и Южного).


В течении навигации 2012 года, начиная с мая и по ноябрь, был успешно выполнен большой объем инженерных работ, в том числе:

  • Контроль и обеспечение работ по устройству искусственных оснований устанавливаемых на дно технологических компонентов морских добычных комплексов;
  • Высокоточное подводное позиционирование устанавливаемых на дно технологических компонентов морских добычных комплексов (манифольды, катушки, тройники, камеры приема-запуска СОД, конструкции PLET, конструкции защиты скважин  технологических устройств);
  • Подводно-техническое обеспечение монтажных работ (строповка, отстроповка, технологические подключения, иные операции) с использованием телеуправляемых подводных аппаратов рабочего класса;
  • Постоянный контроль качества обустройства подводных добычных комплексов;
  • Мониторинг, анализ и прогнозирование гидрометеорологических параметров в районе работ, как на водной поверхности, так и послойно под водой;
  • Метрологическое обеспечение выполнения работ по подключению подводных трубопроводов к объектам подводных добычных комплексов (подводная метрология вставок-компенсаторов методом фотограмметрии и акустическим методом).

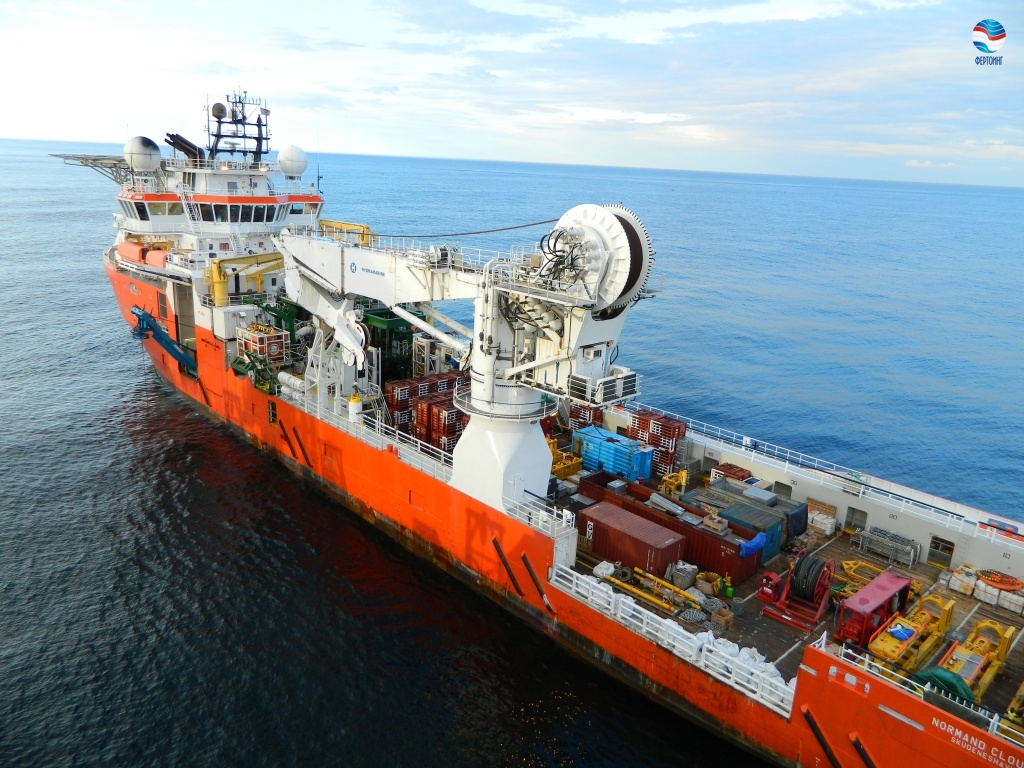

Большой объем подготовительных работ был произведен в портах Шанхай  Сингапур, где производилась штатная инсталляция всего навигационно-гидрографического и подводно-технического оборудования, в том числе телеуправляемых подводных аппаратов рабочего класса и глубоководного эхолота Kongsberg EM 710 на суда технического флота.

В ряду инженерных работ, проведенных ООО «Фертоинг», по данному объекту стоит отдельно отметить выполнение собственными силами работ по метрологическому обеспечению подключения подводных трубопроводов к объектам подводных добычных комплексов методом фотограмметрии. Целью метрологических исследований при обустройстве и эксплуатации ПДК является  определение с заданной точностью и достоверностью линейных и угловых параметров взаимного положения, а также габаритов и деформаций конструкций подводных добычных комплексов. Результатом выполненных метрологических исследований явились:

  • Линейные и угловые параметры определяемых точек и плоскостей в условной и абсолютной системе координат;
  • Трехмерное облако точек;
  • Масштабированные фотографии, схемы и чертежи конструкций;
  • Расчет погрешностей измерений.


Необходимо отметить, что данные работы до настоящего времени не Российскими инженерными компаниями в подводных условиях не выполнялись.

В целом в течении года в указанных работах было задействовано более 60 сотрудников компании «Фертоинг».
